地震前兆

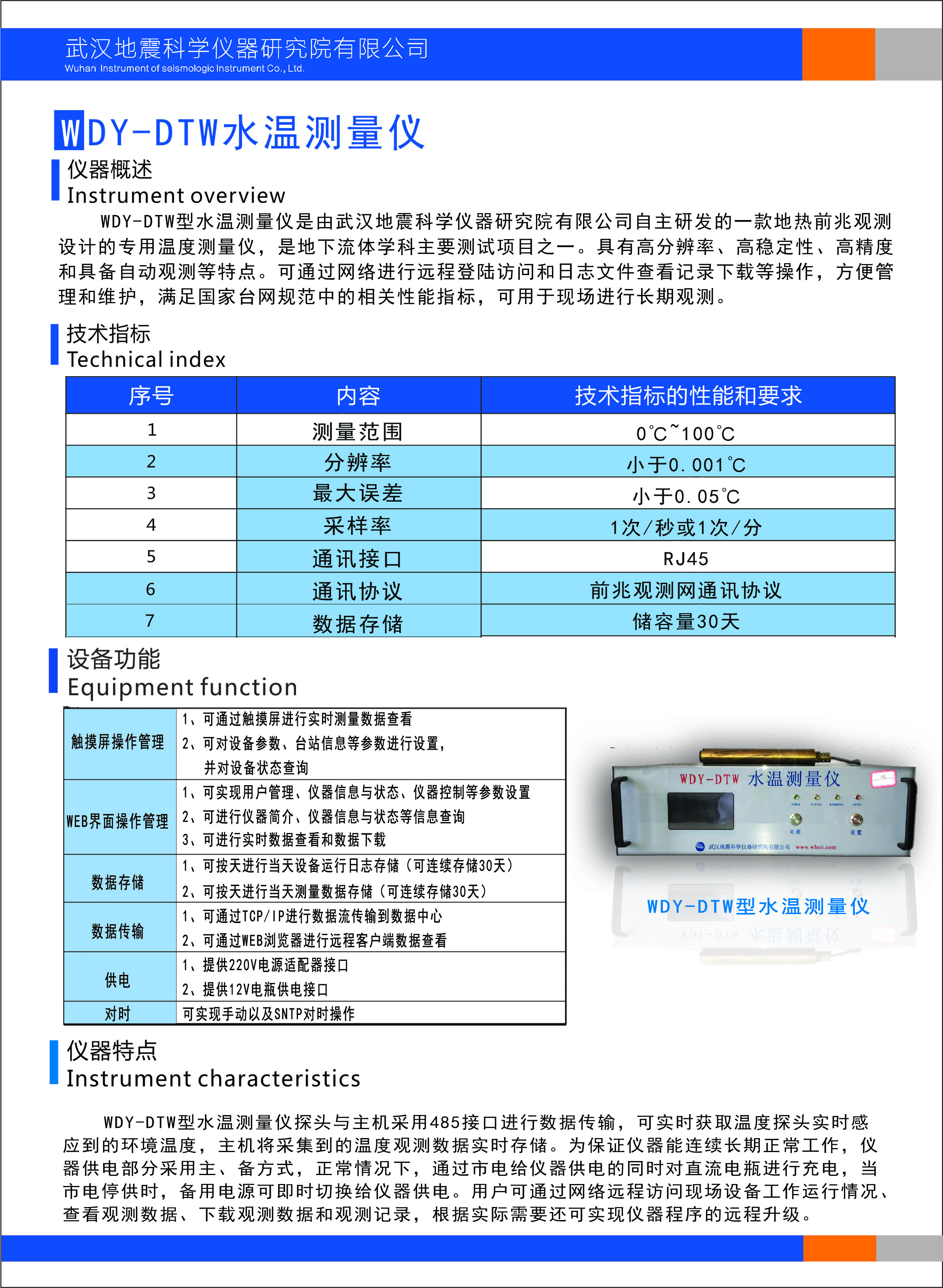

WDY-DTW 水温测量仪

发布时间:2020年04月26日  浏览次数:909次   来源:原创文章



一、仪器概述:

WDY-DTW水温测量仪是由武汉地震科学仪器研究院有限公司自主研发的一款地热前兆观测设计的专用温度测量仪,是地下流体学科主要测试项目之一。具有高分辨率、高稳定性、高精度和具备自动观测等特点。可通过网络进行远程登陆访问和日志文件查看记录下载等操作,方便管理和维护,满足国家台网规范中的相关性能指标,可用于现场进行长期观测。

二、仪器组成:

WDY-DTW型水温测量仪由主机、探头及电缆组成。为了长期连续工作,需要另配免维护可充电电瓶一个。

主机部分:采用ARM9做为主控制器、24位高精度AD进行数据采集,观测数据可持续24小时实时存储(观测数据文件可存储30天),能实现交/直流外部供电电源自动切换,前面板设计有电源、设备IP设置开关,具有状态指示灯(可根据需求定制LCD显示屏);后面板设有传感器线缆、交流电源、直流电源、网络接口等航插。

探头以及线缆:采用高精度1/10B等级PT100铂电阻做为温度传感器,线缆长度可根据具体需求定制。

三、性能指标:

(1)分辨力小于0.0001℃

(2)最大允许误差小于0.05℃

(3)测量范围0℃~100℃

(4)短期漂移小于0.0005℃/d

(5)传感器耐压力大于10MPa

(6)采用率次/秒,次/分(可定制)

(7)网络接口(RJ45)

(8)仪器兼容地震前兆观测网通讯协议

(9)数据存储容量30天测量值

四、仪器特点:

(1)水温探头一般安装在100米~1000米左右的井下,进行水温和地温观测。

(2)传感器使用军工级器件,并进行严格老化处理,保证长期稳定性和可靠性。

(3)探头采用热传导性能好的金属材质,保证温度的快速感应和准确性。

下载:WDY-DTW水温测量仪资料
