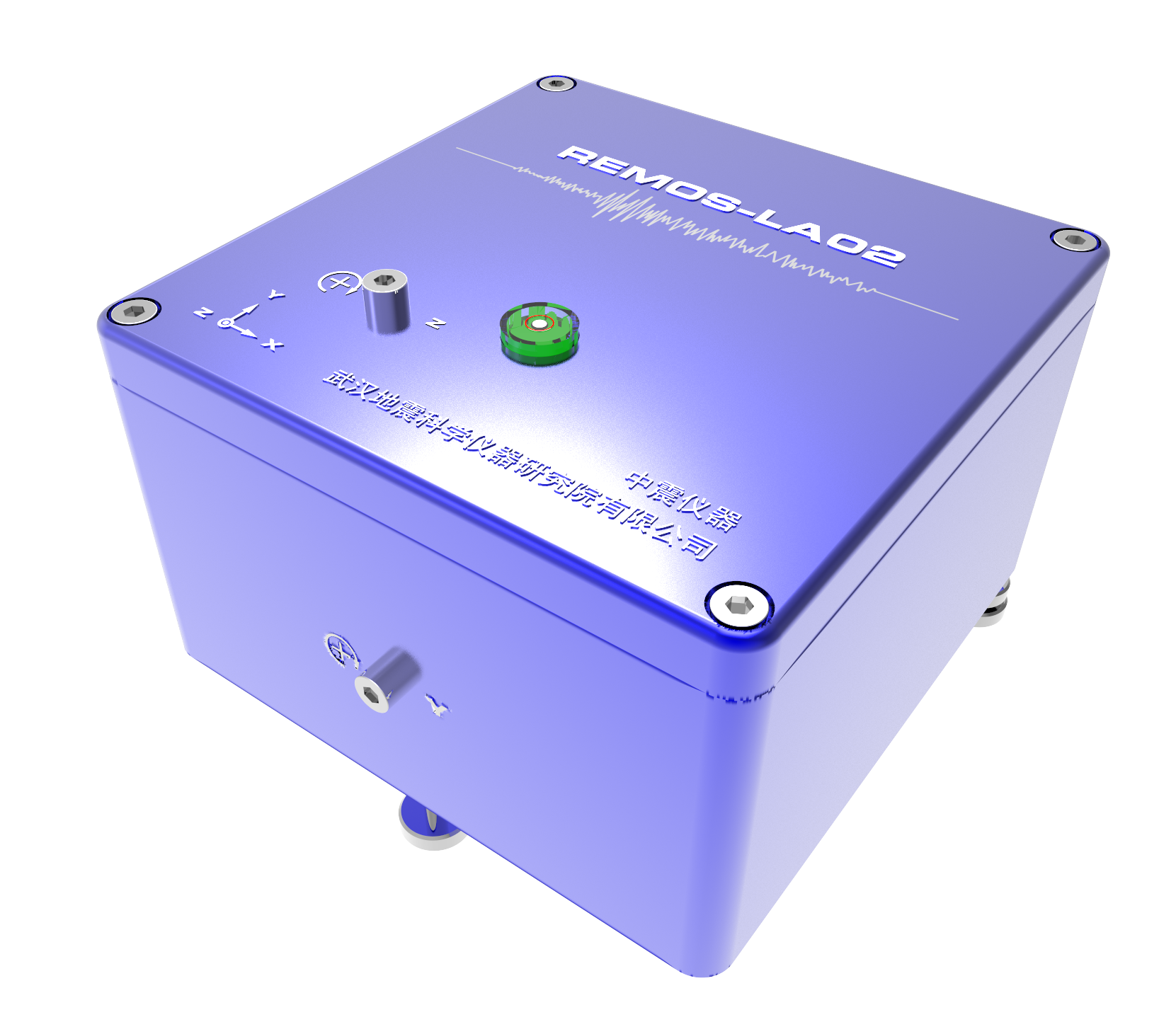

REMOS-LA02 力平衡加速度计

发布时间:2019年04月23日  浏览次数:248次   来源:原创文章





一、仪器概述

REMOS-LA02力平衡加速度传感器是一款能够将振动的加速度信号真实地转换成电压信号,以实现对各种低频、超低频振动的测量。
REMOS-LA02加速度传感器采用力平衡反馈技术来弥补普通加速度计的机械特性缺陷,克服了弹性测量部件的非线性失真及灵敏度阈值问题;仪器灵敏度高、线性范围大、分辨率高、动态范围达到135dB,低频从0Hz开始,具有加速度曲线平坦型幅频特性响应和相位为线性的相频特性响应,在测量应用中可获得满意的精度和足够的动态范围。
该系列加速度传感器在设计中采取了一系列技术措施以保证测量精度和运行的稳定性:

(1)采用机电一体化设计,使加速度计的技术参数一致性好,性能稳定,整机重量轻,体积小。

(2)自动控制稳压系统设计,在电源电压波动和外界影响时使仪器的抗干扰能力增强。当电源电压在±12VDC±30%范围内变化时,对传感器灵敏度的影响仅有万分之一,使用电池供电在野外测量中能够获得理想的测量精度。

(3)三分向力平衡加速度传感器采用三轴向一体化设计,确保三轴向相互垂直,交叉轴影响只有千分之一,可确保测量精度;并且使传感器安装方便,能够真实检测被测点三轴向的运动。

(4)低阻抗输出(<1Ω)设计,可降低对后续仪器输入阻抗的要求,使用长线传输可直接与各种类型记录器配接。

(5)内部有标定电路,可很方便地通过记录器远程对传感器进行检查和标定;在现场测量应用中,省去了用振动台标定仪器的时间和费用,大大方便了检测工作。

另外,该仪器性能可靠、使用寿命长,可在恶劣环境中使用;是一款高性能便携式加速度计。由于力平衡加速度计的这些独特优点,使其在各个领域中得到广泛应用;力平衡反馈技术已成为当今传感器技术发展的主要方向之一,在高精度测量中已逐步取代了采用其它技术的加速度传感器。

二、主要技术指标

■ 测量范围:±2g (标称值)或±1g(选用)

■ 灵敏度:±2.5v/g(标称值)或±1.25v/g(选用)

■ 动态范围:≥135dB

■ 满量程输出:±5v(标称值)或±2.5v(选用)

■ 线性度:<1%

■ 频率响应:(0~80)Hz,相位呈线性变化

■ 横向灵敏度比:≤0.1%

■ 静态耗电电流(三分向):10mA (±12VDC)

■ 噪声均方根值:≤2.5×

■ 运行环境温度:(-20~+65)℃

■ 相对温度(RH):90%

■ 加速度计应提供自振频率和阻尼输出信号

■ 加速度计的输出方式:

   ① 信号与信号地输出方式。

   ② 输出“正”与输出“负”双端差分输出浮地方式,并带有信号地线。
