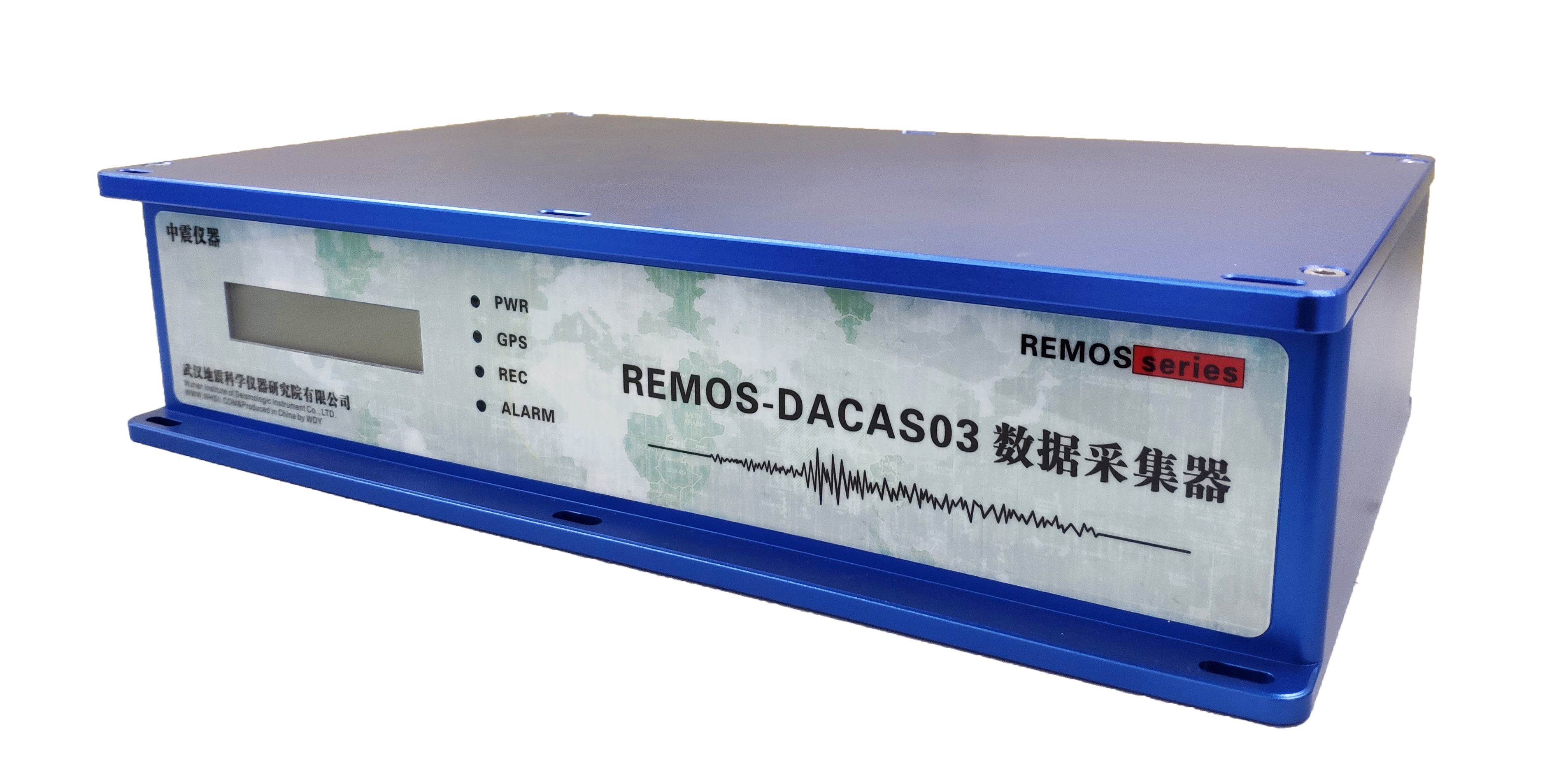

REMOS-DACAS03 三通道数据采集器

发布时间:2020年04月26日  浏览次数:242次   来源:原创文章



一、仪器概述

REMOS-DACAS03三通道数据采集器是用于地震及振动测量的专用设备,集采集、控制和网络技术三个部分于一体;既可以独立运行,也可接入网络,拥有一个可与外置传感器相连接的传感器接口(外置传感器推荐使用REMOS-LA02型力平衡式加速度计或JS-S02型速度计,如需使用其他传感器型号请与厂家联系)。

地震发生时,传感器将地震引发的震动拾起,并将此震动的加速度和速度按照特定比例转换成电信号后传输给REMOS-DACAS03三通道数据采集器。在REMOS-DACAS03三通道数据采集器中,这些信号被连续地数字化后不仅存储于系统的环形缓存当中,还同步的存入内置的高速SD卡或嵌入式多媒体控制器emmc中,用于实时震动数据的传输和记录;如果震动超过一定的阈值,也就是满足了触发条件,环形缓存中的内容就会以压缩的形式写入内部存储单元的事件目录中,作为长期保存的地震事件。

在电脑上,事件文件可以通过SIT上位机软件或者任意FTP软件进行下载,并可用SIT上位机软件中集成的数据分析功能对数据进行查看分析,也可以转换成ASCII码格式以便使用其它软件进行分析。

REMOS-DACAS03数据采集器操作简便,维护工作量极小;常规的维护和操作无需任何专业人员便可进行。

二、特点

■Simple installation 安装简便

■Easy operation 操作简单

■High reliability 高可靠性

■Low maintenance 低维护

■Modular design which allows easy upgrades 模块化设计,易升级

三、应用

■Seismic vibration 地震震动

■Building instrumentation 建筑物监控仪表

■Construction site monitoring 施工现场监测

■Large structure movements 大型结构物长期安全监测

四、主要性能指标

■数据采集分辨力:≥24bit

■数据采集动态范围≥135dB;

■量程:±■5V、±5V、±10V或±20V程控可选,两端平衡差分输入;

■采集通道数:3通道(3个高速采集通道)

■采集通道数字滤波器:通带波动< 0.01 dB;阻带衰减> 135 dB

■脉冲测试信号:脉冲宽度:1s~1000s,脉冲幅度:0.01%~100%

■采集通道线性误差<0.003%

■能够通过网络实时传输数据流,支持主动和被动模式

■采集通道自噪声<4μV(在24bitADC、±20V量程时,测量频带:0.01Hz~40Hz)

■GPS模块同步时,时钟精度<100μs,时钟漂移≤1ppm;时间标准UTC

■支持0.2s、0.5s、1s等多种数据打包方式

■采样率:1、10、20、50、100、200、500sps

■支持远程重启和固件升级

■IP67防护等级;

■工作温度范围:-25℃~60℃

■内置超级电容,具备短时后备供电能力;

五、符合标准

■DIN EN 61010

■DIN EN 61326

■DB/T10-2001 数字强震动加速度仪

■DB/T16-2006地震台站建设规范 测震台站

■DB/T17-2006地震台站建设规范 强震动台站

■中震测发[2015]18号_关于印发《仪器地震烈度计算暂行规程》的通知

■地震数据采集器数据传输协议最终版-中震测函[2015]070-1604

■DB/T59-2015地震观测仪器进网许可标准地震数据采集器
