地震前兆

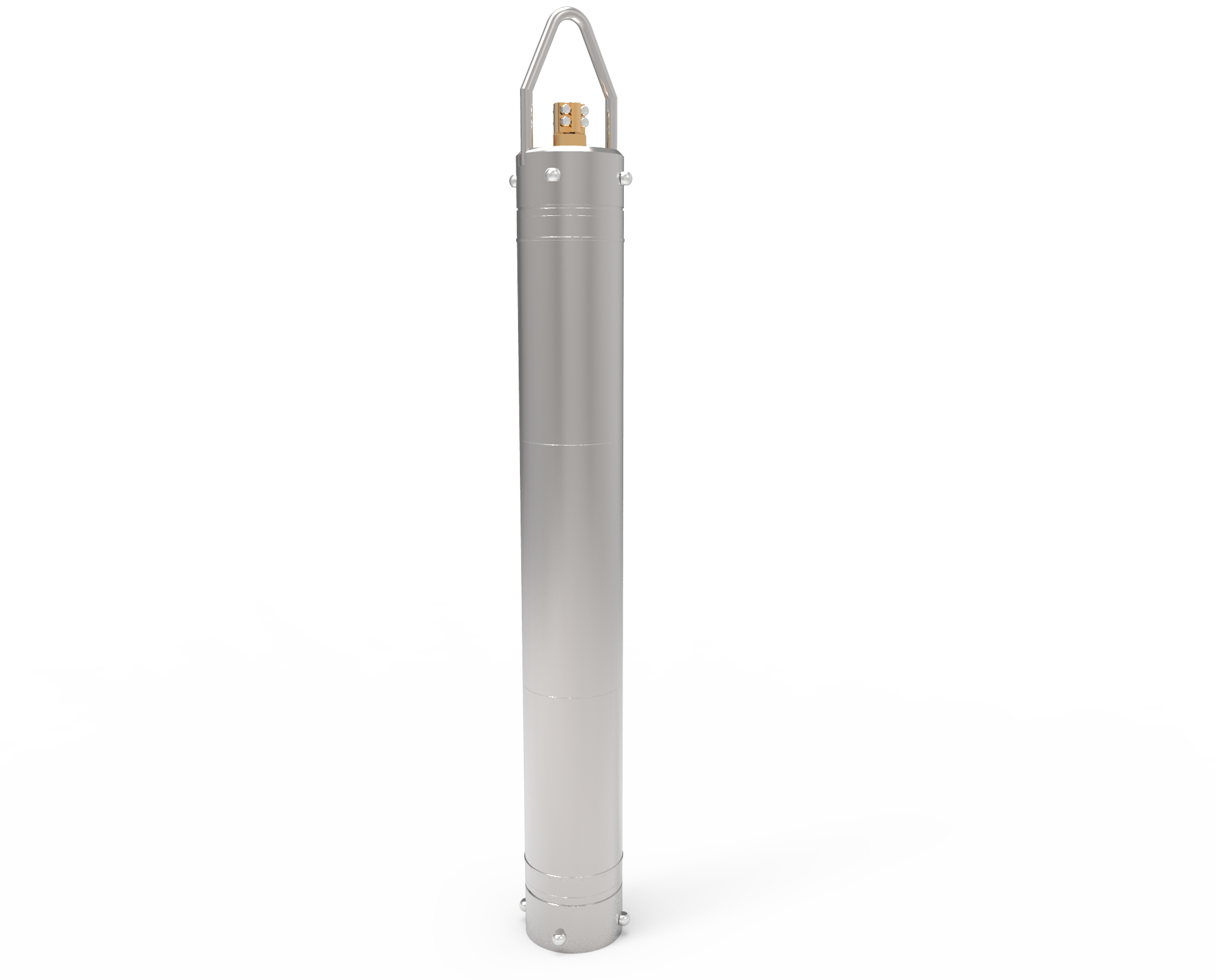

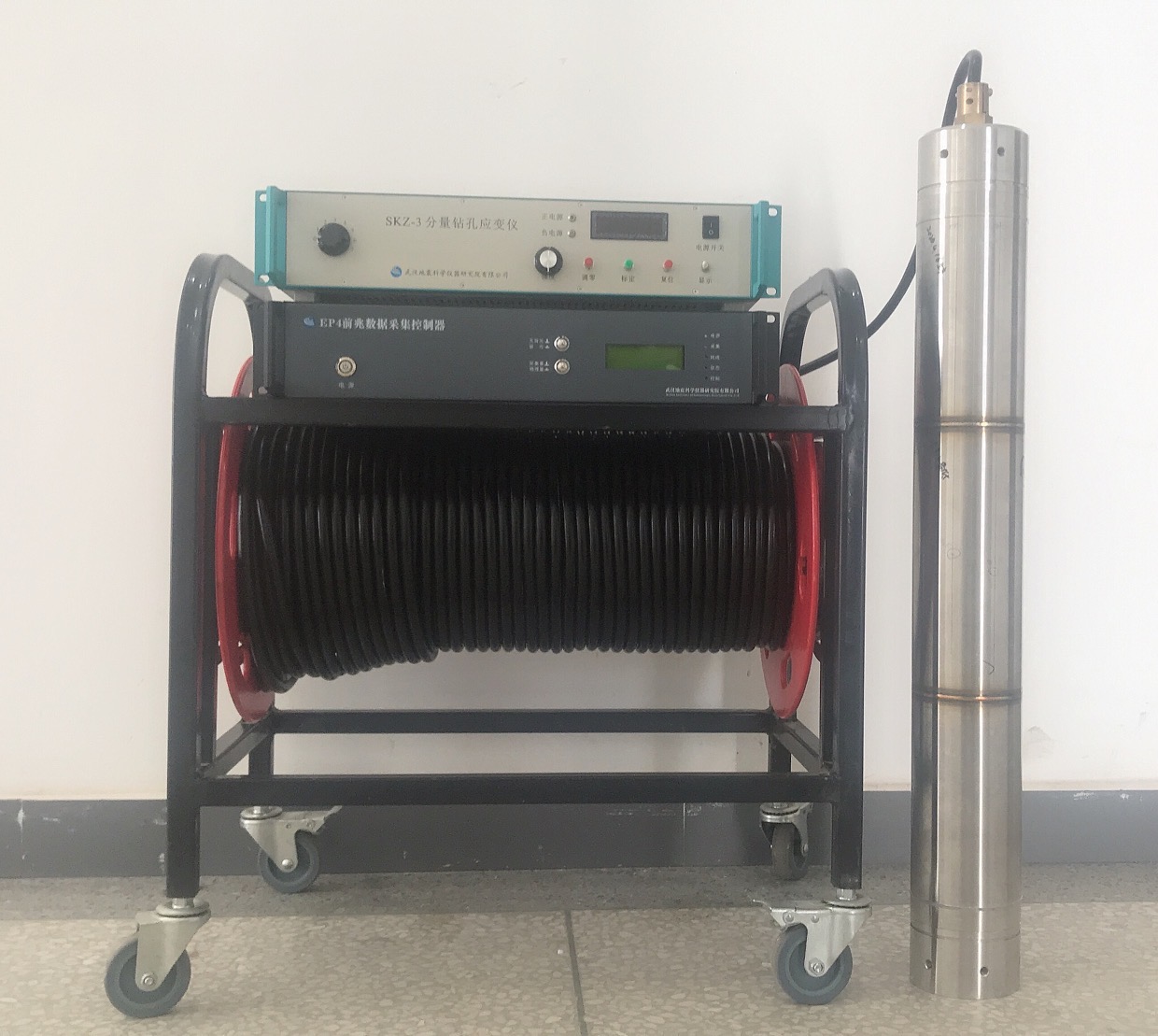

SKZ-3 四分量钻孔应变仪

发布时间:2020年04月26日  浏览次数:1918次   来源:原创文章



一.仪器概述

SKZ-3四分量钻孔应变仪以国内外钻孔应变测量仪器的技术指标为基础,在力学结构、深井安装、信号处理、传感器换能、格值标定及防雷设计方面进行了创新设计,适合地球深部高频应变监测的观测系统,监测大震发震前岩板蠕滑激发的高频应变波信号,用于探索大震的短临可靠预警技术,弥补地震波预计盲区。

二.技术指标

序号

内  容

技术指标和性能要求

1

通道数7个

4个应变观测通道;3个辅助观测通道

2

A/D分辨率

24位;

3

分辨力

< 5×10-10

4

线性度误差

< 1%

5

灵敏度

4-8×10-6/V

6

量程范围

>1.6×10-5

7

传感器频带范围

0-100Hz

8

数据的采样率

秒采、分钟采

9

探头直径

106mm

10

探头长度

900mm

9

安装深度

60-300m

10

耦合方式

专用膨胀水泥

11

电源

12V直流太阳能供电系统

三.仪器特点

1、感受筒内部增加了垂直的肋条,使垂直方向150mm的基岩、耦合水泥、传感器钢筒的不均匀性得到改善;内部非接触传感器焊接在两侧肋条上,有效提高了传感器的抗震性能。

2、安装时借助高清井下电视探井更好的掌握钻孔的岩石状况,找到相对完整的基岩段安装;专用高精度井下定向仪定位精度可达1°;通过特制耦合介质与岩石充分耦合起到更好的力学传递作用。

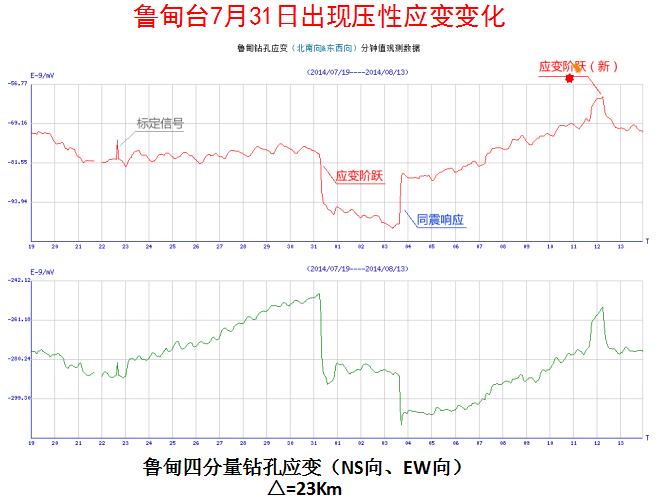

3、四路应变观测信号满足自检方程S1+S3=S2+S4,数据反映真实的地层应变,在较好岩石条件下可以清晰的观测到应变固体潮汐,地震波动,应变阶跃等。



D:\地震局仪器院工作\2020年工作

D:\地震局仪器院工作\2020年工作

下载:SKZ-3四分量钻孔应变仪资料
