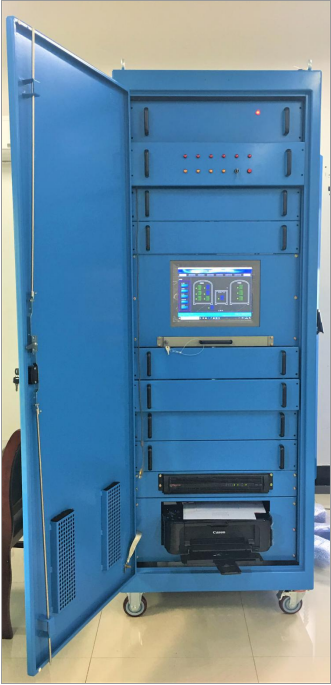

华龙1号防城港核电KIS地震仪表系统



一、系统介绍

核电地震监测系统具有地震监测、实时数据处

理、地震报警、地震事件记录存储和在线分析等

功能。采用集中式结构，通过将地震监测加速度

传感器分别部署到厂房、核反应堆、场区等地点

进行地震动的实时监测，机柜端进行地震动信号

实时数据采集并利用自主开发的滤波算法和抗噪

模型进行数据去噪处理，保障系统在核电工业现

场强噪声背景下能准确识别地震信号。当地震来

临，能立刻发送地震报警，供运行人员采取应急

处置，同时进行分析、评估当前地震对核电站相

关建筑设施的破坏程度，为下一阶段核电站运行

决策提供依据，避免和降低地震造成的灾害影响。

二、系统结构

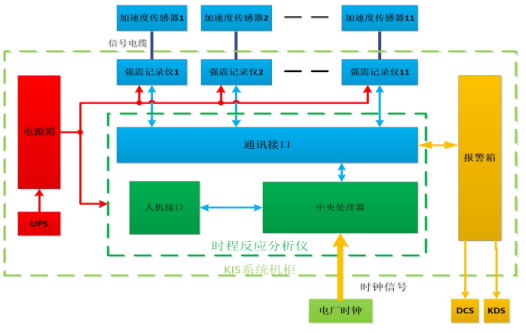

华龙一号核电站地震仪表系统的结构框图如下：

地震仪表系统由加速度传感器、强震记录器、时程响应分析仪、通讯模块、报警箱和供电电源等部分组成。

11台传感器通过信号电缆与机柜内部的11台数字强震记录器进行连接。记录器通过串口与机柜内部的时程响应分析仪进行连接和数据传输，将实时地震数据直接发送到中央处理器进行实时波形显示。

每台记录器均具有独立的地震报警处置功能，当采集到加速度传感器数据大于设定阈值时，直接发送报警信号至系统机柜内的报警箱，不依赖计算机进行辅助计算，报警时效性高；同时当计算机出现死机或软件故障时，可保证系统地震报警功能正常运行系统时程响应分析仪通过多种通讯接口获取或监测系统的运行参数、数据和报警信息。

当接收到报警箱发送的地震报警信号时，将依照数据记录设定长度，同步记录11台加速度传感器的数据，并进行数据分析，输出分析报告。系统报警箱接收记录器和时程响应分析仪的报警信息，经过逻辑计算处理后，进行报警信息的显示和报警输出。

三、监控软件界面

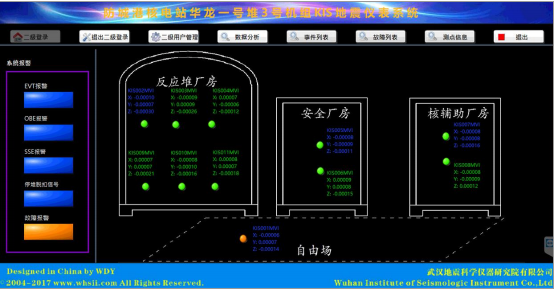

监控界面面板显示EVT报警，OBE报警、SSE报警、AST报警、故障报警及各个传感器实时数据。

四、系统功能特点

■  地震信号的采集及存储；

■  超过设定阈值产生地震事件时，产生报警输出；

■  系统发生故障时，产生故障报警输出；

■  具备EVENT、OBE、SSE三级报警输出

■  具备SST停堆脱扣报警输出

■  具备建筑结构反应谱和CAV时程分析计算等功能

五、系统主要参数

■  采集通道量程：±1g

■  带宽：0.1—50Hz

■  抗震等级：SSE1

■  触发值：0.001g—0.02g之间可调

■  触发频率：1Hz—10Hz

■  MTBF:≥10年

■  事件存储时间：事件前 30 秒（10~30 秒范围内可调）+整个地震过程+事件后 30 秒（10~90 秒范围内可调）
