地震前兆

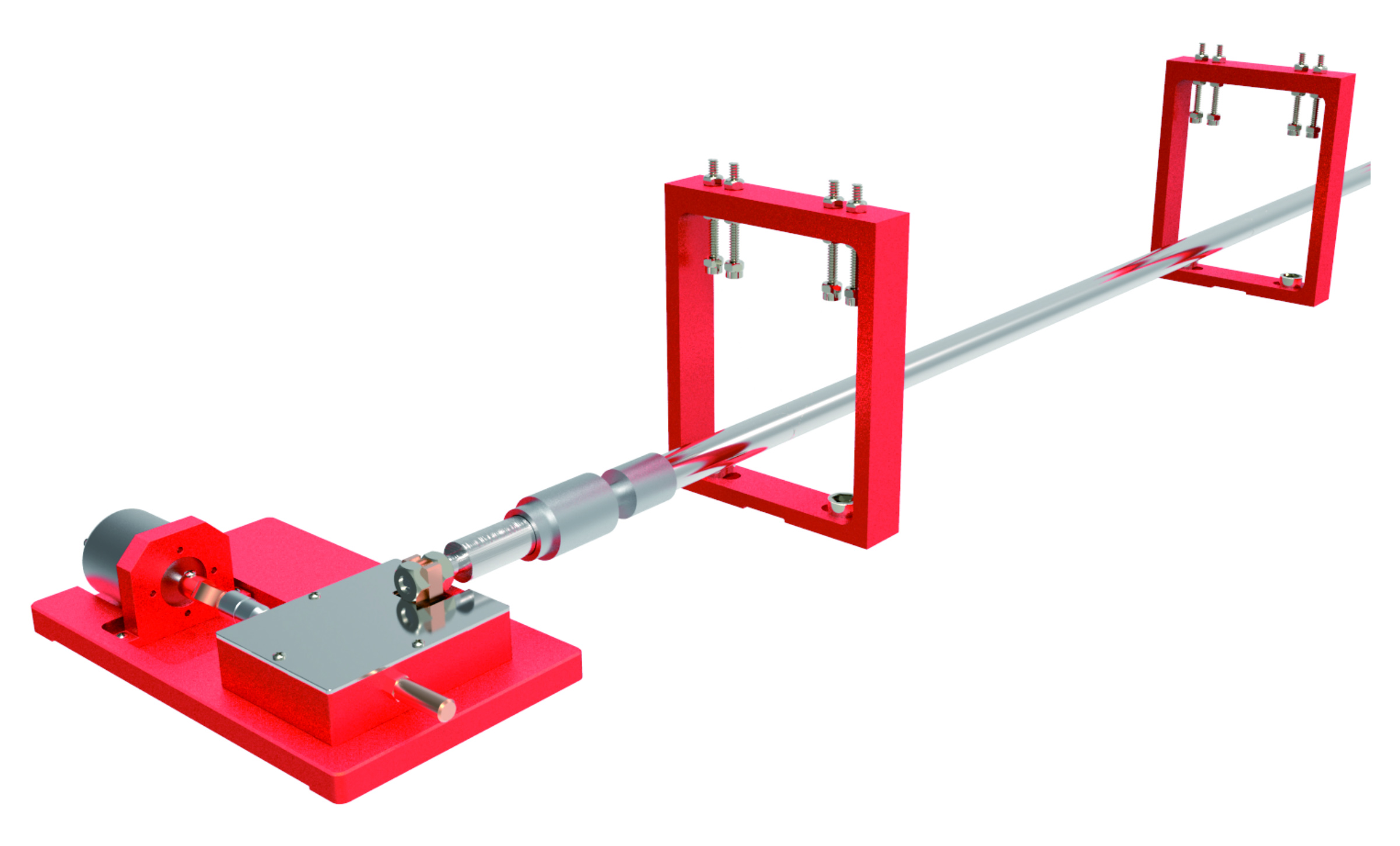

SS-Y 伸缩仪

发布时间:2020年04月26日  浏览次数:660次   来源:原创文章

一、仪器主要性能

伸缩仪是精密测量地壳岩体两点间水平距离相对变化的仪器,适用于观测地壳应变和固体潮水平分量的连续变化,为研究地震孕育过程的水平应变的变化规律提供数据,也为地球弹性研究提供重要数据。

我公司研制的新型应变观测仪—SS-Y型伸缩仪与80年代初研制石英伸缩仪比较有如下的特点:

(1)提高了仪器的灵敏度,其基线在不大于10米时,能记录到明显的应变固体潮汐,因此有“短基线伸缩仪”之称。

(2)基线采用含铌特种铟瓦钢管,其温度系数比石英还要小。铟瓦钢管的连接、安装调试和运输都比石英管简便、安全,避免了石英管破裂现象。

(3)传感器采用了高精度的位移传感器,其输出只与被测位移方向的位移量有关,而与另外二个方向的位移无关,提高了仪器格值的稳定性。而以前的石英伸缩仪采用的日本磁传感器的输出不仅与被测位移方向的位移量有关,而且与发磁体和检测头之间的间距有关,仪器运行中此间距的微小变化将引起传感器灵敏度的变化,从而引起仪器格值的变化。

(4)具有遥控标定装置,取代了胀盒标定,彻底解决了水银污染山洞的问题。同时克服了人工标定时的人为影响。

(5)信号可直接供给地震前兆数据采集器,进行数据传输与计算机联网。

二、主要技术指标

(1)分辨力: 优于5×10-10

(2)量 程: 不小于5×10-6

(3)线性度误差:不大于1%

(4)数据存储: 数据存储容量不少于30天观察数据和观测允许日志

(5)标定装置: 标定远程化、自动化

(6)漂移量: 日漂移不大于1×10-8

(7)标定重复性:标定重复性误差<1%

(8)标 定: 标定装置远程化、自动化

三、仪器的设计原理及整体结构

SS—Y型伸缩仪是测量地壳表面两点间的应变量。以线膨胀系数极小的含铌特种因瓦材料为基线,标定器及相邻的框架安装于测量墩,固定座安装于固定墩,如图1所示,基线一端与固定座连接固定,其余由测量方向无阻力的悬吊系统托起。悬吊系统由框架及吊丝组成,每隔1.5米设立一个支墩,框架固定在支墩上。基线的另一端连接传感器探头。铁芯固定在标定器上。铁芯处于传感器套筒正中心。当固定墩与测量墩之间距离变化时,在特定的环境下视基线长度不变,铁芯与探头之间的间距随之变化,位移传感器将此间距变化转换成电压变化,经过前置放大器,由电缆传输至主机。由主机传送至地震前兆数据采集器,进行数据传输联网。通过灵敏度,格值等换算,便可计算出应变量的变化。

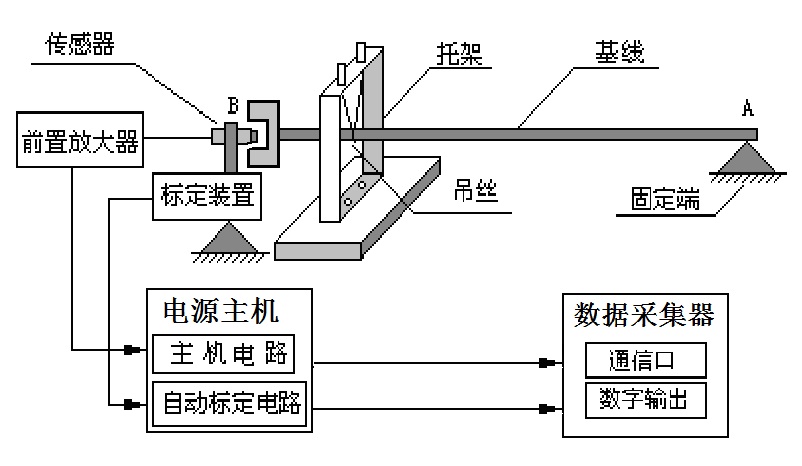

伸缩仪原理结构示意图
