地震前兆

DSQ 水管倾斜仪

发布时间:2020年04月26日  浏览次数:633次   来源:原创文章



一、仪器主要性能

 DSQ型水管倾斜仪是自动测量地壳倾斜变化的一种精密仪器,除用来测定缓慢倾斜变化、倾斜固体潮与捕捉临震前兆信息外,还可用于地球动力学与精密工程测量等方面。该仪器采用差动变压器式位移传感器,并结合应用现代微电子技术的一些新成就设计而成,具有结构合理、性能稳定可靠、功能全、使用范围广等特点。

二、仪器技术指标

(1)分辨力:≤0.0002″

(2)量 程: ≥2″

(3)线性度误差:≤1%

(4)漂移量:总日漂移量<0.005角″

(5)标定重复性:标定重复性误差<1%

(6)标 定:标定装置远程化、自动化

(7)数据存储:数据存储容量大于30天

三、仪器整体结构

仪器由主机和电子记录两大系统组成。主机系统由主体、标定装置、管路系统组成。电子记录系统由差动变压器式位移传感器、DSQ型水管倾斜仪电源主机、EP-Ⅳ型IP采集控制器组成。仪器整体结构见下图。

dsq2

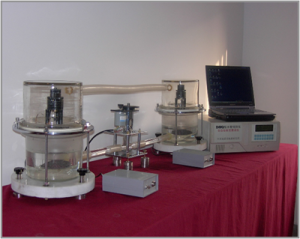

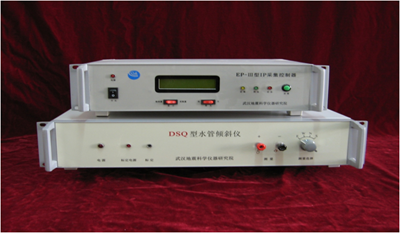

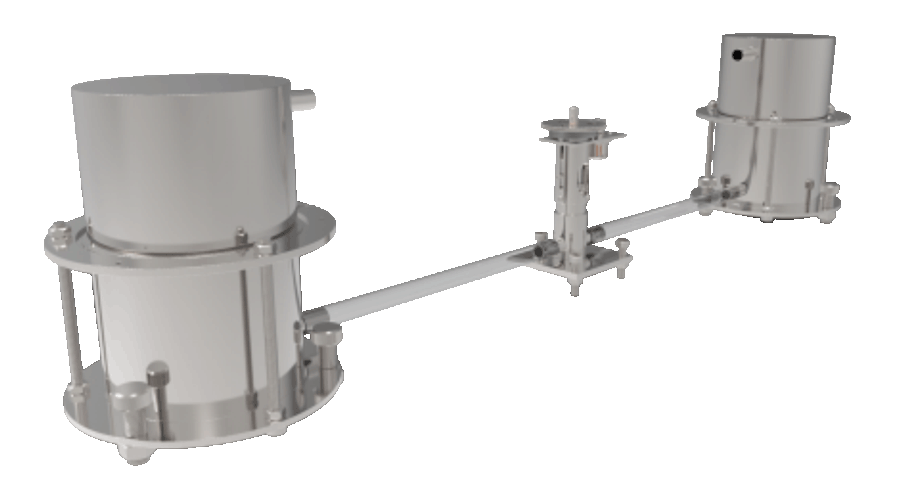

图1、2 仪器整体结构



四、仪器基本工作原理

仪器基本原理是根据连通管内水面保持自然水平的原理(见图2)。当连通管两端地基出现相对垂直位移时,两端液面便会相对于仪器钵体发生变化,这种变化,通过浮子、位移传感器等变成电信号输出自动记录。根据液体的不可压缩性,液面的变化使固定在浮子上的差动变压器的铁芯相对于固定在盖板上的线圈作垂直移动,这个相对移动借助于位移换能器输出一个模拟电信号,这个电信号由电缆传输到一定距离的电源主机中,然后进入前兆数据采集器,这样将东、西、南、北四端的液面变化和“东—西”、“北—南”两分量的高差变化以数采记录出来。将自动记录出来的两端相对高差变化量就可化算成相应的地倾斜角。

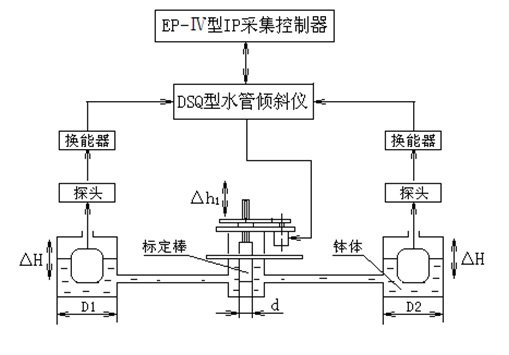

图3 DSQ型水管倾斜仪基本工作原理示意图

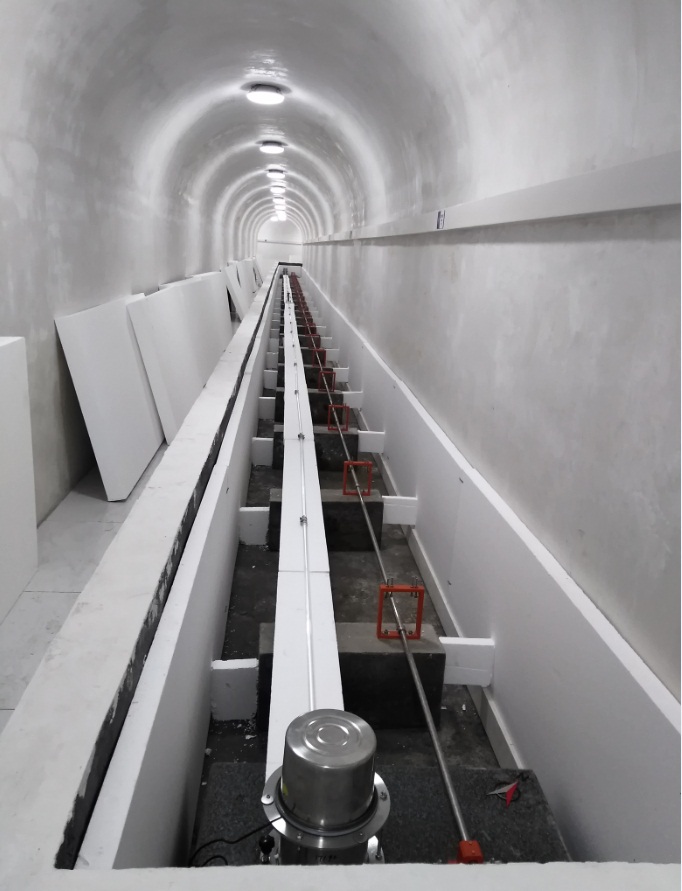

图4 DSQ型水管倾斜仪现场安装图

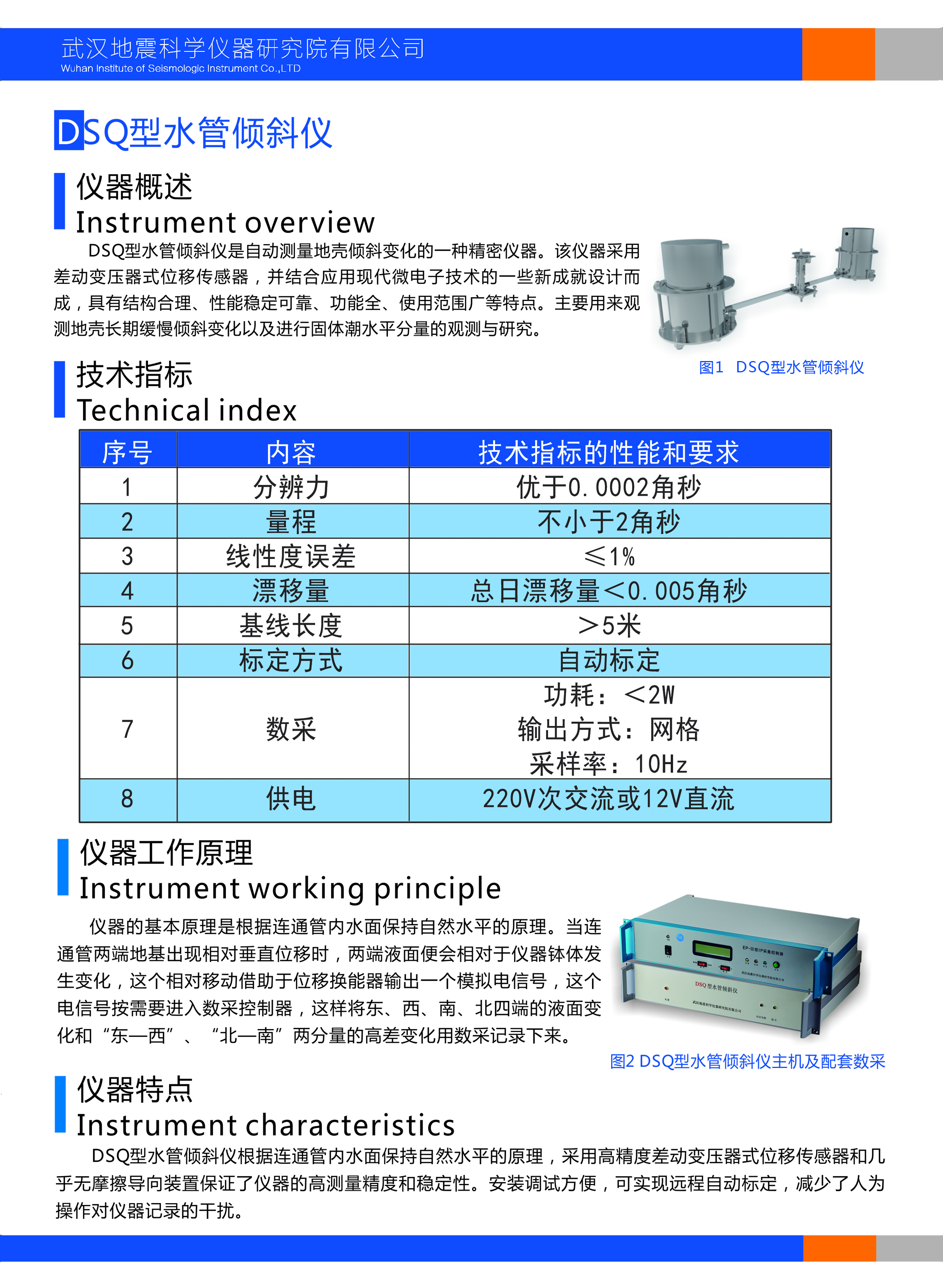

下载:DSQ型水管倾斜仪产品资料
