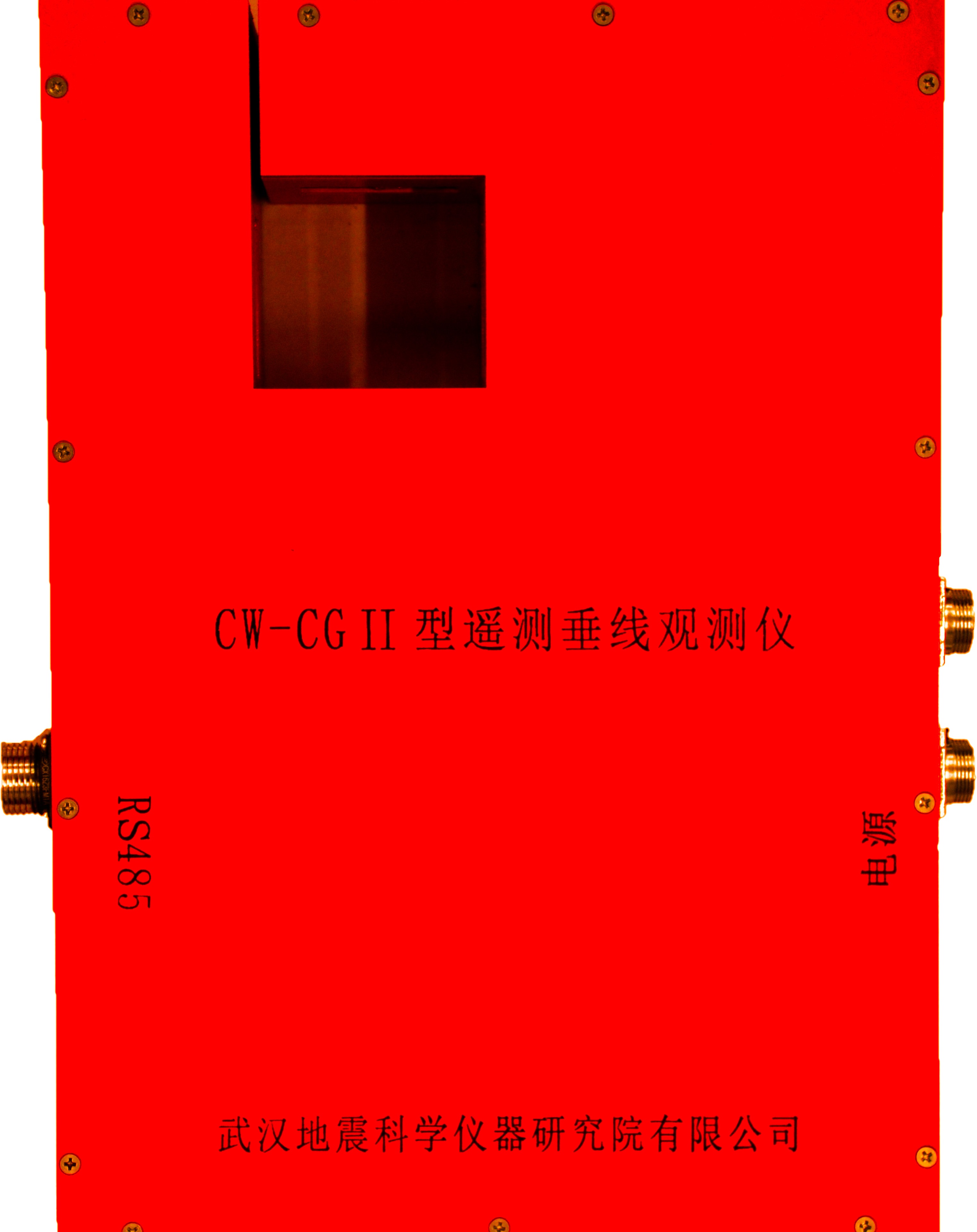

CW-CGII 遥测垂线坐标仪



一、仪器概述

CW-CGⅡ型遥测垂线坐标仪是以正、倒垂线为基准，测量各点水平位移变化量的一种非接触式、自动化测量仪器。主要用于大坝安全监测及特种工程中的变形观测。

二、技术指标

■测量范围：25mm×25mm

■分辨力： 0.02 mm

■基本误差：≤0.2% F·S (X向)，≤0.2% F·S(Y向)

■不重复度：≤0.1% F·S (X向)，≤0.1% F·S(Y向)

■测量方式：遥测RS485

■工作电源：交流36V 或交流220V

■环境温度：-20℃～+60℃

■环境湿度：≤95％RH

三、技术特点

1、应用以CCD器件为基础的光电一体化智能型位移传感器作位移检测单元，无电学漂移问题，可靠性强。

2、485端口中设计并安装了光电隔离，防雷击、防浪涌及抗静电电路，可承受6KV,3KA雷电冲击及抗±30KV静电，以保证仪器在恶劣环境条件下能正常工作。

3、仪器采用AC36V供电，在电源输入端，也设计了防雷击、防浪涌及抗干扰电路，可承受6KV,3KA雷电冲击，以保证仪器正常工作。

4、仪器一般情况下使用在水电站廊道里面，相对湿度非常大，因此采用AC36V供电，保证了人身安全。
