一、仪器概述
PL-II型正锤装置是大坝等工程建筑物外部变形观测的间接基准装置,可作为原始基准(倒锤线)的延伸段。此装置具有结构稳定,外形美观,安装检修方便等特点,广泛应用在三峡大坝、南水北调工程等大型工程当中。
二、技术指标
型号 |
锤重 |
邮箱尺寸 |
PL-Ⅱ-400 |
40 kg |
φ450 |
PL-Ⅱ-500 |
50 kg |
φ450 |
PL-Ⅱ-600 |
60 kg |
φ450 |

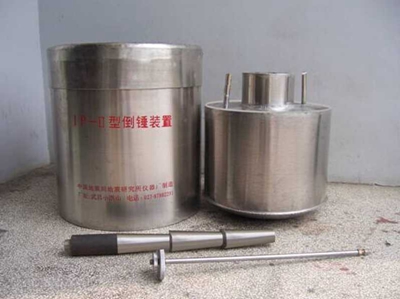

PL-II倒垂线装置,是测定大型工程基础表面位移的手段之一,常与引张线和正垂装置配合使用,具有较高的观测精度,故在水工建筑物水平位移观测中被广泛应用。IP-II型倒垂装置,系我公司首先采用不锈钢材料加工成形的新型倒垂装置。广泛应用在三峡大坝、南水北调工程等大型工程当中。
三、技术指标
蓄液桶规格
|
浮 力 |
45kg |
ф590×540 |
50kg |
ф600×550 |
||
60kg |
ф630×560 |
||
浮子规格
|
浮 力 |
45kg |
ф490×540 |
50kg |
ф502×550 |
||
60kg |
ф530×560 |
||
锚块 |
ф65×680 |
