WDY-DSW 水位测量仪

发布时间:2020年04月26日  浏览次数:1018次   来源:原创文章



一、仪器概述:

WDY-DSW型水位测量仪是由武汉地震科学仪器研究院有限公司自主研发的一款地下水位前兆观测设计的专用水位测量仪,是地下流体学科主要测试项目之一。具有高分辨率、高稳定性、高精度和具备自动观测等特点。可通过网络进行远程登陆访问和日志文件查看记录下载等操作,方便管理和维护,满足国家台网规范中的相关性能指标,可用于现场进行长期观测。

二、仪器组成:

WDY-DSW型水位测量仪由主机、探头及电缆组成。为了长期连续工作,需要另配免维护可充电电瓶一个。

主机部分:采用ARM9做为主控制器、24位高精度AD进行数据采集,观测数据可持续24小时实时存储(观测数据文件可存储30天),能实现交/直流外部供电电源自动切换,前面板设计有电源、设备IP设置开关,具有状态指示灯(可根据需求定制LCD显示屏);后面板设有传感器线缆、交流电源、直流电源、网络接口等航插。

探头以及线缆:高精度液位变送器做为水位传感器,线缆长度可根据具体需求定制。

三、性能指标

(1)分辨力优于0.001℃;

(2)最大允许误差小于等于0.05℃;

(3)测量范围0℃~100℃;

(4)短期漂移小于等于0.001℃/d;

(5)传感器耐压力大于等于10MPa;

(6)采样率为1次/秒或1次/分(可根据实际需要定制);

(7)网络接口(RJ45);

(8)仪器兼容地震前兆观测网通讯协议;

(9)数据存储容量30天测量值.

四、仪器特点

水位探头采用一体化机构,电流型输出,测量精度高,性能稳定,抗干扰能力强。 探头选用不锈钢外壳密封,引出线为双层耐磨防水通气电缆,防水性能好。 探头到主机之间的线缆长度可根据用户需要进行定制,线缆长度最大可做到50米。

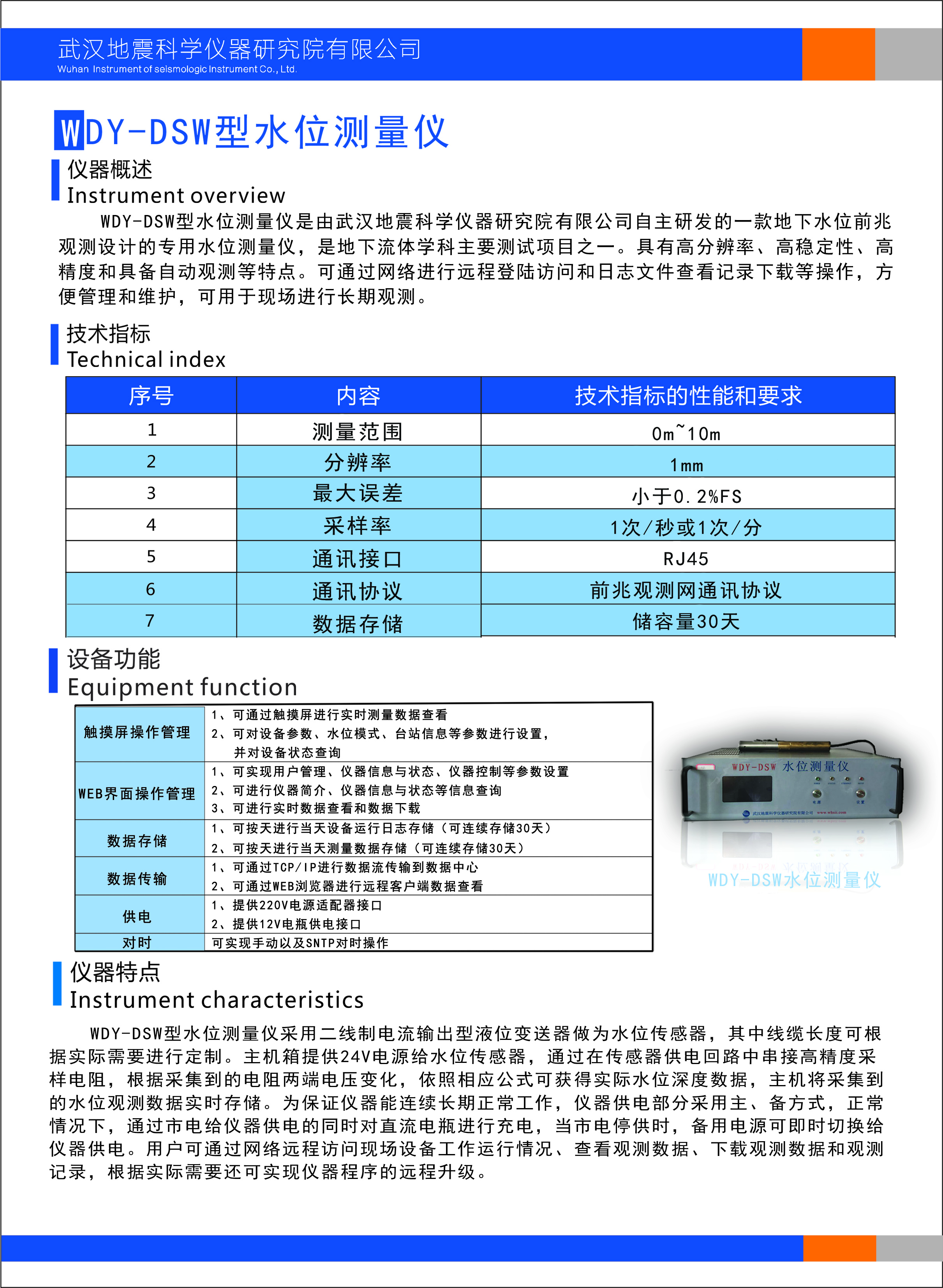

下载:WDY-DSW水位测量仪产品资料
