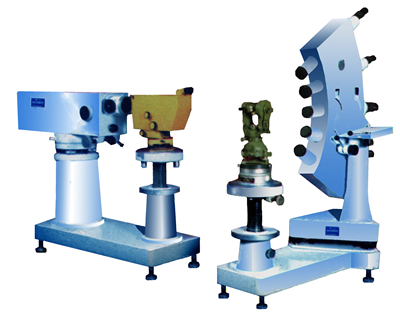

JSJ 精密水准仪经纬仪综合检验仪



一、仪器概述

在《中华人民共和国依法管理的计量器具目录》中,测绘仪器明确地被确定为计量器具，属于依法管理的范围，对测绘仪器实行强制检定，从而保障测绘生产、科学研究以及测绘仪器生产等等各项的准确进行。

 JSJ精密水准仪经纬仪综合检验仪是室内检定国内外各类水准仪和经纬仪的新一代计量标准仪器，1994年获得国家发明专利,1995年批准为全国通用型式计量器具，1997年获得中国专利局和世界知识产权组织颁发的“中国专利发明创造金奖”，1998年荣获国家发明贰等奖。

主要功能：用于检定国内外各种水准仪、经纬仪、电子经纬仪和全站仪测角部分。

完全符合国家技术监督局颁布多项测绘仪器检定规程的各项检定项目要求（JJG 425-2003、JJG 414-2011，JJG 100-2003）。

二、主要技术指标

1、自平准线系统

■ 准水平线标准偏差：σ<0.5″。

■ 补偿器补偿精度：±0.1″／1′。

■ 补偿范围：>±5′。

■ 2m~∞远在准线方向上分划板目标连续可调，目标偏离准线最大误差<0.1mm，主机可旋转360°在任意方位给出准水平线供检定其它特种仪器。

■ 物镜焦距：ｆ′＝1000mm。

■ 物镜通光孔径：Ф＝70mm。

■ 补偿光楔：Φ＝75mm。

2、测微读数系统

■ 平板测微器格值0.05mm，测角范围±5mm。

■ ｉ角测量系统测量范围±25″，格值1″。

3、视场分划板目标

■ 刻划线间距对应角值10″。

■ 视距丝公差带（视距乘常数及对称度）精度0.1％。

4、四维工作台

■ 载物平台Ｘ方向平移范围≥8ｍｍ。

■ 绕Ｘ、Ｙ方向旋转范围≥±5°，格值１′。

■ Ｚ方向升降范围：自平准线系统，竖直角标准目标系统，≥210ｍｍ；承重25Ｋｇ。

5、圆分度标准

■ 立轴552型多齿分度台（23×24组合），最大分度间隔误差≤0.2″。

6、竖直角标准目标系统（ＪＳＪ－ⅡZ配置）

■ ＪＳＪ－ＺＢ标准器目标系统可与ＪＳＪ仪器配套，也可单独与多齿分度台组合构成垂直角标准系统。该标准有五支带十字目标平行光管，目标夹角15°39′7.8”  ， 五只光管的光轴位于同一平面。整套装置最大校正误差≤１″。对中光学系统中设有0.6ｍ及1.5m对中分划饭，其等效格值均为1mm。
